SIMULASI MEMBUAT
JARINGAN NIRKABEL SEDERHANA
DENGAN
CISCO PACKET TRACER 7.0
1. Persiapan
Persiapan instalasi jaringan
nirkabel ( wireless ) sederhana dalam contoh ini menggunakan 1 switch, 1 PC dan
1 Laptop
2.
Double-klik PC
sehingga muncul jendela properties PC1.
3.
Matikan device pada PC1 dengan cara menekan tombol power

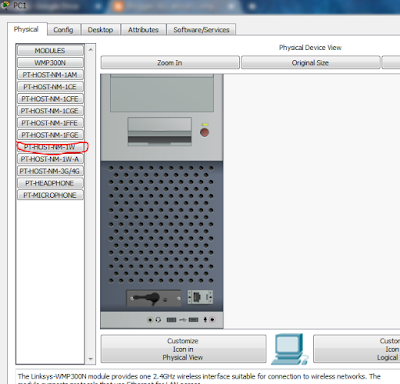

4. Setelah device PC1 dimatikan, ganti module
(network interface) default
Fast-Ethernet
(kabel) menjadi module untuk
menerima sinyal wireless (nirkabel) bernama Linksys-
WMP300N. lokasi module ditandai dengan kotak warna
hijau. Caranya
dengan melakukan drag n drop.
Setelah module telah dibuang, pada list modules
sebelah kiri, drag n drop Linksys-WMP300N menuju tempat module
sebelumnya
terpasang. Sehingga network
interface PC0 sekarang adalah WLAN Card,
dan siap untuk
menerima paket di jaringan
pada medium wireless.
5. kemudian config access point
tersebut,konfigurasi interfaces access point tersebut dengan memasukkan SSID
dan password access point
6. properties PC1, Lanjutkan ke tab Config. Pada menu sebelah kiri
bagian
Interface, klik Wireless.masukkan IP Configuration dan pada radio button,
pilih Static. Isikan IP address untuk PC0 menjadi 192.168.100.2 subnet
mask 255.255.255.0,
dan juga masukan SSID dan
password access point agar terhubung ke jaringan wifi.
7. konfigurasi juga wireless
pada laptop Lanjutkan ke tab
Config. Pada
menu sebelah kiri bagian Interface, klik Wireless.masukkan IP Configuration dan pada radio button,
pilih Static. Isikan IP address untuk PC0 menjadi 192.168.100.1 subnet
mask 255.255.255.0,
dan juga masukan SSID dan
password access point agar terhubung ke jaringan wifi.
8. Untuk menguji koneksi antara
dua node tersebut menggunakan utilitas “ping”. Untuk memulai ping dari PC1 menuju laptop
Sekian tutorial dari saya
